測定
測定原理 ： デュアルビーム方式 分光測色計
測定ジオメトリー : ASTM 1164、CIE 15:2018 に準拠した Tt/0° または Td/0°
測定光路長：最大100mm
測定時間：2.5秒（ヘイズ測定時：5秒）
測定間隔：最短3秒
測定開口部 : 照射 11 mm / 測定 9.8 mm
透過測定モード : 全透過（Tt / TTRAN） 、 通常透過（Td / RTRAN） 、 ヘイズ測定
Vista
Vista L2 について詳しく見る
アップグレード済み

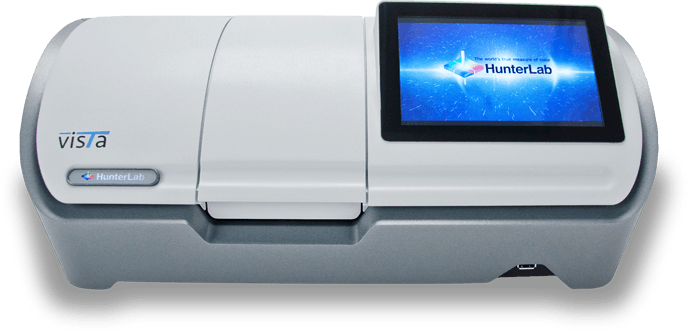

高精度かつ使いやすい透過色・ヘイズ測定ソリューション
原材料の品質管理において、色の一貫性と純度の評価は重要な指標です。
Vistaは、透過色およびヘイズを高精度に定量化し、品質基準や各種規格への対応を支援します。
1回の測定で透過色とヘイズを同時に取得できるため、測定時間を短縮しながら、データの一貫性を向上。
さらに、自動校正機能や液漏れに配慮した設計、コンパクトな筐体により、日常の品質管理業務を効率化します。
開梱後すぐに使用できる、実用性に優れた卓上型分光測色計です。
製品仕様
テクニカル
測定フラッシュ数：4回／測定
測定光路長：最大100mm
照明・検出波長範囲：400～700 nm
波長分解能：3 nm未満
有効帯域幅：10 nm（等価三角帯域）
測定間隔：10 nm
測光範囲：0～150 %
測光分解能：0.003 %（表示：0.01 %）
規格適合 :
測色：CIE 15:2018、ASTM E1164、DIN 5033-7、JIS Z 8722（条件E・G）
ヘイズ：ASTM D1003
光源：フルスペクトルLEDアレイ（バランス型）
光源寿命：約5年
積分球直径：76 mm（3インチ）
積分球コーティング：Spectralon™
検出器：256素子ダイオードアレイ
回折格子：高分解能 凹面ホログラフィックグレーティング
パフォーマンス
測色再現性: ΔE*ab ≤ 0.02（空気測定時）
スペクトル再現性: 標準偏差：0.1 %T以内
測定器間一致 :
- 平均：ΔEab ≤ 0.15
- 最大：ΔEab ≤ 0.25 （透過フィルターセット使用時）
- ヘイズ測定（10 %）：±0.30 %
ユーザーインターフェース
データ表示 : EZビュー、カラーデータテーブル、カラープロット、分光データ、分光プロット、トレンドプロットにより、測定結果を直感的に可視化
主要機能 : 合否判定表示、日時スタンプ、自動命名、自動保存、バックアップ／復元機能により、品質管理業務を効率化
対応指標・評価スケール : APHA／Pt-Co／Hazen、ADMI、Saybolt、Gardner、ASTM D1500、ヨウ素価、EBC、ASBC、濁度、中国酸洗、Lovibond® RYBN、AOCS RY、FAC、E313イエローネス、YI D1925、WI E313、CIE Y透過率、USP、JP、EP、ChP、オパールセンス、ヘイズ、NTU、ICUMSA、オフヒュー
カラースケール: CIE L*a*b*、Hunter Lab、CIE L*C*h、CIE Yxy、CIE XYZ
色差評価式 : ΔL*a*b*、ΔLab、ΔL*C*h、ΔYxy、ΔXYZ
色差指数: ∆E*、∆E、∆ECMC (l:c)、CIE ∆E 2000
データ保存 : 8 GB（100万件以上のデータ保存が可能）
光源条件 : D65、C、A、D50、D55、D75、F02、F07、F11、TL84、ULT30、ULT35
観察条件 : 2°／10°標準観察者
対応言語 : 英語、ドイツ語、日本語、簡体字中国語
表示部 : タッチスクリーン（高解像度 1280 × 800）
外部ソフトウェア : HunterLab EasyMatch QC および EasyMatch QC（電子記録対応）と連携可能
通信I/O
USB OTG: プリンター、キーボード、 マウス接続に対応
フロントUSB：USB 2.0 双方向通信により、USBメモリを用いたデータのインポート／エクスポートが可能
Ethernet（RJ45）：ネットワーク接続により、直接印刷、メール送信、LIMS・SPCシステムとのデータ連携に対応
リモートアクセス：インターネット経由での遠隔サポートに対応
物理的/電気的
外形寸法 :
- 高さ: 177.8 mm (7.0 インチ)
- 幅: 485.8 mm (19.125 インチ)
- 奥行: 228.6 mm (9.0 インチ)
- 重量: 6.35 kg (14.0 ポンド)
透過測定コンパートメント :
- 高さ: 108.0 mm (4.25 インチ)*
- 幅: 101.6 mm (4.0 インチ)
- 奥行: 187.3 mm (7.375 インチ) (カバー装着時)*
※取り外し可能なカバーにより、上部・前面・背面の3方向からアクセス可能
ベースから測定ポートまでの距離 : 63.5 mm (2.5 インチ)
電源仕様 : 100 ～ 240 VAC、47 ～ 63 Hz、60 W
使用環境 : 10 ～ 40°C (50 ～ 104°F)、10 % ～ 90 % RH、結露しないこと
保管環境: -21 ～ 66°C (-5 ～ 150°F)、10 % ～ 90 % RH、結露しないこと
標準付属品:
- ジジミウム診断フィルター
- 適合証明書
- 電源アダプター
- VISTA クイック スタート ガイド
- スタイラスペン
- USB フラッシュドライブ
- クリーニングクロス
アクセサリー

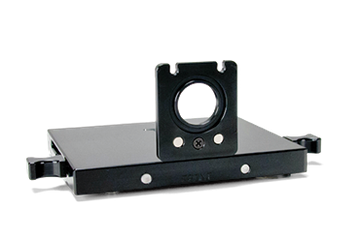

多機能サンプルホルダー
型番：D02-1017-192
ASTM D1003に準拠した色および透過率・ヘイズ測定用に設計されています。
リバーシブル構造により、試料を積分球またはレシーバーポートに直接当てて保持でき、全透過率および通常透過率の両方を測定可能です。
フィルム、プラスチック、液体試料の測定に適しており、高い再現性と測定精度を実現します。
また、本ホルダーは各種オプションセルホルダーやアクセサリーのベースユニットとしても使用可能です。

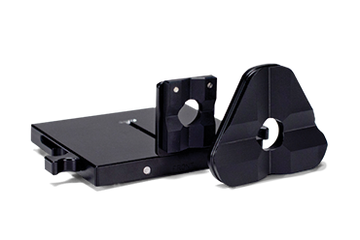

バイアル・プリフォーム用ホルダー
型番：L02-1017-471
バイアルおよびプリフォーム試料を安定して保持し、正確な透過測定を行うためのホルダーです。
試料は垂直または水平に確実に固定することができます。
本ホルダーの使用には、マルチファンクションサンプルホルダー（D02-1017-192）が必要です。
※本製品はヘイズ測定には対応していません。

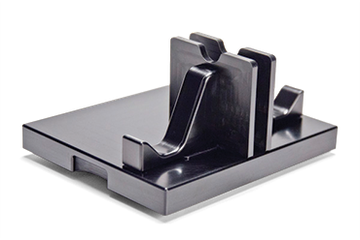

セルフセンタリングサンプルホルダー
型番：D02-1017-193
全透過率および通常透過率測定において、セルおよび試料の位置ずれや傾きを防止し、常に正確で再現性の高い測定を実現します。
シンプルな構造により、試料の適切な位置決めとアライメントを自動的に確保し、ユーザーによるばらつきを低減します。

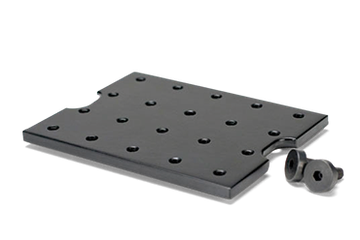

ユニバーサル・アダプター・ベースプレート
型番：D02-1017-223
各種サンプルホルダーの取り付けに対応したユニバーサルベースプレートです。
5インチ × 3.75インチ（127 mm × 95.25 mm）のプレート上に、1インチ間隔（25.4 mm）のグリッドパターンで配置された20個のネジ穴（0.25インチ／6.35 mm）を備えており、柔軟な固定・拡張が可能です。
付属品：取り付け用ボルト（2本）

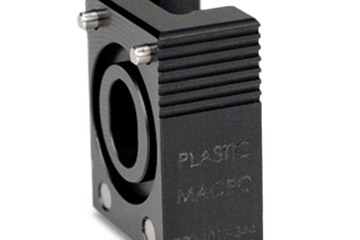

ヘイズ測定用マクロセルホルダー
型番：D02-1017-344
マクロセルを使用した全透過率およびヘイズ測定に対応し、高い再現性と測定精度を実現します。
マルチファンクションサンプルホルダー（D02-1017-192）に装着して使用します。
本製品には、PMMA製マクロセルおよび校正用ターゲット（3個）が付属しています。

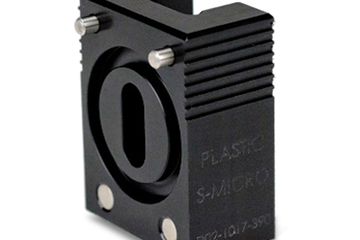

ヘイズ測定用セミマイクロセルホルダー
型番：D02-1017-390
セミマイクロセルを使用した全透過率およびヘイズ測定に対応し、少量サンプルでも高精度な測定が可能です。
外径12.42 mm（パス長12.50 mm）以下のセルに対応し、10 mmマイクロセルにも使用可能です。
マルチファンクションサンプルホルダー（D02-1017-192）が必要です。
本製品には、PMMA製マクロセルおよび校正用ターゲット（3個）が付属しています。

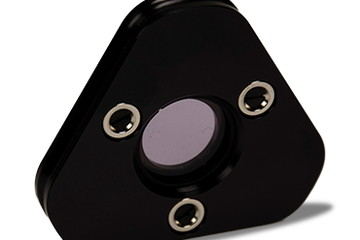

Vista用ディディミウム診断フィルター
装置の波長精度検証に使用する診断用フィルターです。
サンプルコンパートメント内の球面にマグネットで固定する専用ホルダーに収納されており、簡単かつ確実に装着できます。
（装置標準付属品）

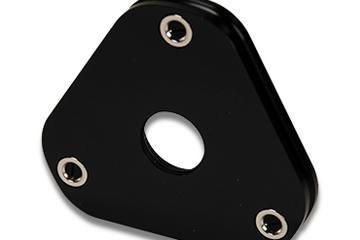

Vista用ヘイズ・チェック・スタンダード
型番：D02-1017-410
ヘイズ測定の精度検証に使用する標準器です。
サンプルコンパートメント内の球面にマグネットで固定する専用ホルダーに収納されており、迅速かつ安定した検証が可能です。
